GAMMA DI PRODOTTI IN ACCIAIO INOX

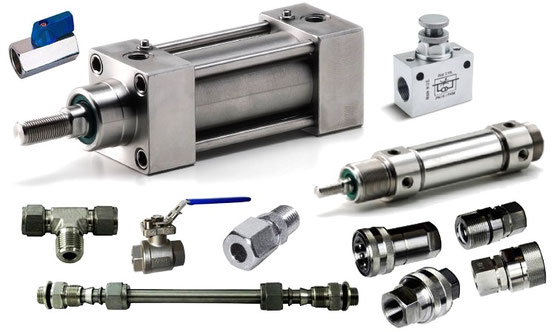

KOMPAUT, gamma di prodotti in acciaio inox AISI 304 e 316. Raccordi a doppia ogiva, innesti a doppia tenuta, cilindri pneumatici, valvole e accessori.

Forniamo un’ ampia gamma di cilindri ISO 15552 e di micro cilindri ISO 6432 realizzati in acciaio inox con camicia e testate cilindro in acciaio inox AISI 304 e asta in acciaio inox AISI 316.

La gamma comprende tutti gli accessori standard come dado per asta, ghiera, snodo autolubrificante, flangia, cerniera maschio, femmina o intermedia, articolazione a squadra e piedini, nelle realizzazioni in acciaio inox AISI 304.

Per tutta la gamma dei cilindri e dei micro cilindri sono inoltre disponibili sensori magnetici di rilevamento e le loro relative staffe di fissaggio.

Realizziamo inoltre esecuzioni speciali a disegno di cilindri e micro cilindri su richiesta e indicazione del cliente.

CILINDRI ISO 15552 in A I S I  316 (alesaggio da diametro 32mm a 200mm)

Cilindri a norme ISO15552 in acciaio inox AISI316 costruiti secondo la normativa ISO15552, completamente in acciaio inox AISI316, disponibili dal diametro 32mm al 200mm. In versione standard a stelo singolo o passante, con guarnizioni in PU adatte per applicazioni nel settore alimentare, chimico, farmaceutico e medicale. A richiesta è possibile avere i cilindri con guarnizioni FKM per alte temperature(-20°C | +150°C) o per basse temperature (-40°C | +80°C), e versioni speciali. I cilindri della serie 6E sono conformi alla Direttiva FDA sez. 21 CFR 178 (reg. NSF H1), visto l'utilizzo di un grasso sintetico idoneo.

Ampia gamma di accessori di fissaggio realizzati in acciaio inox. Su richiesta è possibile fornire i cilindri in conformità alla direttiva 2014/34/UE ATEX.



CILINDRI ISO 15552 INOX (alesaggi da diametro 32mm a 200mm)

KOMPAUT - Cilindri ISO 15552 - VDMA 24562 in acciaio INOX AISI 304 e AISI 316 o in esecuzioni speciali a disegno
Download
CILINDRI ISO 15552 INOX.pdf
Documento Adobe Acrobat 23.0 MB


MICROCILINDRI ISO 6432 INOX (alesaggi da diametro 16mm a 25mm)

KOMPAUT - Microcilindri ISO 6432 in aisi 304 o aisi 316
Download
MICROCILINDRI ISO6432 INOX D.16-25mm.pdf
Documento Adobe Acrobat 9.5 MB


MICROCILINDRI INOX (alesaggi da diametro 32mm a 63mm)

KOMPAUT microcilindri ISO 6432 in acciaio Inox Aisi 304 e Aisi 316
Download
MICROCILINDRI INOX D.32-63mm.pdf
Documento Adobe Acrobat 6.3 MB


REGOLATORI DI FLUSSO UNIDIREZIONALI IN AISI 316L - Serie ASC-GX

regolatore di flusso, unidirezionale, inox, acciaio, aisi 316L, kompaut, airtac, varese, como, milano, italia,
Download
REGOLATORE DI FLUSSO INOX - Serie ASC-GX
Documento Adobe Acrobat 1.5 MB


VALVOLE E ACCESSORI IN ACCIAIO INOX

valvole a sfera , valvole a sfera in aisi 304, aisi 316, kompaut, marnate, como, varese, milano, 1",
valvola di non ritorno inox, valvola unidirezionale inox, aisi 304, aisi 316, kompaut, marnate, varese, como, milano, lombardia, italia,
mini valvola a sfera, miniball, acciaio inox aisi 316, aisi 304, kompaut, marnate, varese, milano, como, lombardia, italia, mini valvola a sfera inox
valvola di scarico rapido in acciaio inox, aisi 316, valvola scarico rapido aisi 316
Download
valvole inox.pdf
Documento Adobe Acrobat 1.3 MB


RACCORDI GENERICI, RAPIDI, A CALZAMENTO, A OGIVA IN ACCIAIO INOX AISI 316

Kompaut Gamma completa di raccorderia standard, raccordi rapidi, a calzamento, ad ogiva in acciaio inox AISI 304 e AISI 316
Kompaut Gamma completa di raccorderia standard, raccordi rapidi, a calzamento, ad ogiva in acciaio inox AISI 304 e AISI 316
Kompaut Gamma completa di raccorderia standard, raccordi rapidi, a calzamento, ad ogiva in acciaio inox AISI 304 e AISI 316
Kompaut Gamma completa di raccorderia standard, raccordi rapidi, a calzamento, ad ogiva in acciaio inox AISI 304 e AISI 316
Download
raccorderia inox.pdf
Documento Adobe Acrobat 2.1 MB


RACCORDI A DOPPIO ANELLO

I raccordi per tubo rigido a doppio anello della serie Duolok SSP® Fittings sono raccordi a doppia ogiva che possono essere utilizzati nelle più svariate applicazioni industriali e di laboratorio, fino ad applicazioni di vuoto spinto.

Le prestazioni sono eccellenti con qualsiasi applicazione e situazione operativa come per esempio: vibrazioni forti, escursioni termiche, manutenzioni frequenti.

La gamma completa si interfaccia perfettamente con i brand più famosi del mercato.

Il montaggio è semplice ed immediato senza la necessità di alcun pre montaggio e lubrificazione.

Conformi alle normative ASME 31.3 e ASTM F 1387-99 sono realizzati in Acciaio Inox AISI 316/L - Ottone - Special Alloys.

La gamma prevede misure da 2,0 mm a 25,0 mm e dimensioni (BWG) da 1/16'' a 2''.

Possono essere impiegati con pressioni che possono raggiungere i 10.000 psi, in base alla dimensione e spessore del tubo.

Kompaut, raccordi a doppio anello, doppia ogiva.
Download
KOMPAUT Duolok Metric Catalog.pdf
Documento Adobe Acrobat 6.3 MB


INNESTI RAPIDI INDUSTRIALI A DOPPIA TENUTA

Kompaut, innesti rapidi in acciaio inox AISI 316 anche a doppia tenuta.
Download
INNESTI A DOPPIA TENUTA.pdf
Documento Adobe Acrobat 274.9 KB

Progettati fondamentalmente per applicazioni industriali idrauliche, oleodinamiche e pneumatiche, grazie alla continua evoluzione delle tecnologie e dei materiali a disposizione, trovano ormai utilizzo quotidiano con gas industriali e nel settore chimico e farmaceutico. La gamma comprende innesti con aggancio a sfere, innesti con aggancio a vite ed innesti con aggancio a sfere e tenuta a valvola piatta. Realizzati in accordo agli standard di intercambiabilità ISO, quando questo non è possibile, sono comunque intercambiabili con gran parte degli innesti presenti sul mercato europeo.

I principali riferimenti normativi sono ISO 7241 - ISO 16028 - ISO 14541. Realizzati in Acciaio Inox AISI 316/L - Special Alloys, prevedono una gamma che per gli innesti standard va da 1/8'' a 2''. Su Richiesta sono fornibili versioni speciali fino a 4''.
